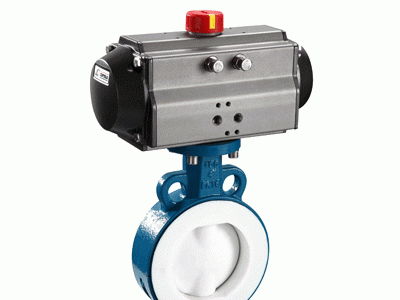

气动对夹式衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送，有严重腐蚀性介质的使用场合，如：氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
对夹式衬氟气动蝶阀技术参数；
公称通径：DN50-1000mm
压力：PN1.0-2.5Mpa
连接形式;法兰连接(JB78-59 ,JB79-59)
材质;WCB, HT200, 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti、304、316、304L、316L
温度范围;-40-450℃
填料：石绵，石墨，聚四氟乙烯
阀芯形式：阀板式蝶板材质：1Gr18Ni9Ti 1Cr18Ni12Mo2Ti、304、316、304L、316L
阀座：四氟乙烯，橡胶，
金属阀座阀杆：不锈钢(304)衬四氟乙烯
可调比：100；1
通径(DN)50 65 80 100 150 200 300 500 600 800 1000
额定流量(KV)110 180 232 368 735 1240 2712 7755 11886 19380 31365
动作范围0-----90℃
允许压差小于1.6MPa
泄漏量按GB/T4213-92 kv-;4-10
基本误差基本误差-2.5%或+2.5%
回差2.5%带
死区1.0%带
环境温度-20-90℃
http://www.zffmc.com –上海祝富阀门有限公司
http://www.51079178.com –上海祝富阀门有限公司
对夹式衬氟气动蝶阀主要特点为:
1、设计新颖、合理、结构，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
详细资料：http://www.zffmc.com/html/2340.html
