卫生级单四方法兰单外螺纹蝶阀,一头法兰一头外螺纹蝶阀

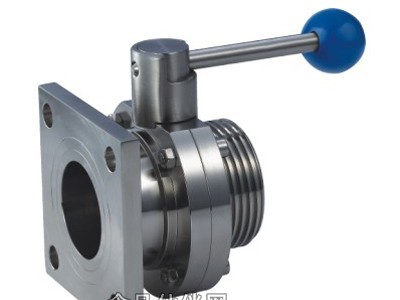

卫生级单四方法兰单外螺纹蝶阀
本公司是卫生级阀门的厂家，有卫生级角座阀，卫生级隔膜阀，卫生级球阀，卫生级蝶阀，卫生级止回阀，卫生级闸阀，卫生级截止阀，卫生级管件类等，卫生级阀门采用的是不锈钢304，316，316L作为阀体材料。
卫生级单四方法兰单外螺纹蝶阀参数：
1.产品名称：卫生级蝶阀
2.阀体材质：不锈钢 304、304L、316、316L
3.驱动类型：手动,气动,电动控制,
4.工作温度： -20℃~150℃更高温度可定制
5.环境温度：-10℃~60℃
6.公称压力：PN16,更高压力可定制
7.密封材质：丁晴无毒橡胶
8.适用介质：水、、油、蒸汽、中性气体或液体、乳品、等
9.广泛应用：食品、、啤酒、饮料、生物工程、水处理、日化、机械设备、自动化设备等领域。
卫生级蝶阀工作原理一只带有贯通腔的精确的球体被放置在阀门体内的两块法兰和两片PTFE阀门座之间。一个阀门轴芯经90°旋转可作用于该球体，因而能够开启或关闭阀门。同时可增加阀座清洗接头,对球阀阀腔进行清洗,由排泄孔排出
卫生级单四方法兰单外螺纹蝶阀技术参数:
| 金属材质 | 与产品接触的部件 | 304L/316L（1.4307/1.4404） 锻造 |
| 不与产品接触的部件 | 304（1.4301） | |
| 可提供EN 10204 3.1B证书书 | ||
| 密封材质 | 标配 | EPDM/PTFE |
| 选配 | FPM/PTFE，HNBR/PTFE，Silicone/PTFE | |
| 温度 | 连续工作温度 | -20~+135℃（EPDM） |
| 灭菌温度 | 150℃（max 20min） | |
| 压力 | 工作压力 | 0~5bar（standard） |
| 控制气源压力 | 5~8bar | |
| 表面处理 | 内表面处理 | Ra≤0.8μm |
| 外表面处理 | 亚光 | |
| 连接 | 连接标准 | 焊接端: DIN 11850 系列2 |
| 焊接端: Inch管径标准 | ||
| 连接方式:焊接、快装、螺纹等常用连接方式 |
1、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。
2、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。
3、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。
4、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。
5、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。
6、手柄采用扳动式和拉动式，均为不锈钢，可承受较大操作力矩，不易扳断。
7、开闭范围为0~90度，可固定于每隔15度的位置上，具有可调性，且开闭迅速，操作方便。
8、阀体均采用可拆连接，结构简单，维修方便。
9、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。
10、经过严密的强度和密封试验，保证质量。
11、抽样进行不低于30000次的疲劳寿命试验，保证了其使用寿命。
12、可替代进口产品。
卫生级单四方法兰单外螺纹蝶阀安装：
1、本阀门安装前，应将管道及阀门清洗干净，密封面处不得有划伤痕和污物，以免产生内漏或减少产品的使用寿命。
2、安装时须仔细核对卡箍连接型号是否一致，焊接外径是否符合标准，卡箍与该阀连接处应安装密封圈，使该阀与管道连接密封可靠。 水平管道、垂直管道均可安装。
3、该阀安装完成通入压力介质时，转动手柄90°检查内外密封，如无渗漏现象，即可投入正常使用。
4、使用过程中如发现蝶阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。
5、该蝶阀一般用于接通及断开介质，也可以用于调节流量，但不要将该阀安装于要求严格调节介质流量大小的系统中。
